Founder Editon的挑战者

GeForce RTX 2080 Ti Founder Edition由于GPU更高的功耗，一改以往单涡轮设计，而改成双风扇的煤气炉造型，虽然这个造型被很多吐槽丑，但从实物看却很漂亮别致。

这点的差别和iPhone 5/6一样，实物有照片很难体现的质感，Founder Edition前后由两片5mm的铝材折合而成，边缘部分的抛光切角也很别致，说想舔虽然有点夸张，但至少是爱不释手。

原有公版备受诟病的温度和噪音问题也大幅改善，供电也得到加强，因此这次Founder Edition并不像之前的公版那样弱鸡。FE的价格方面虽然比乞丐版高，但相比各家高规也并不算贵，因此这次Founder Edition相比之前有更强的竞争力。但这次Founder Edition和之前的Titan一样，不再开放AIB贴牌销售，而改成NVIDIA通过京东渠道自营，这有点与下游争利的意思，甚至让人想起当年3DFX收购STB之后发生的事情，但差别是现在的NVIDIA无疑比当年的3DFX更为强势。

GeForce RTX 2080 Ti Founder Edition可以说是NVIDIA历史上最为豪华的公版。不过公版豪华并不是好事。从GPU发展的历史历程看，AMD和NVIDIA同级竞品，公版豪华的肯定是失败者。因为只有在架构效能上出现问题的时候，才需要扩大芯片规模和拉升频率，并为其配备更为豪华的供电和散热。但即使如此，这些改进基本仅仅能够满足GeForce RTX 2080 Ti TU104的需求，但对于巨无霸的TU102依然还是有点力不从心。因此还是给各大AIB推出加强非公留出了足够的发挥空间。但现在阶段国内首发的GeForce RTX 2080 Ti绝大多数都是采用的公版PCB+第三方散热，非公版PCB基本只有ROG STRIX和微星GAMING X TRIO，而更高规格的波塞冬、Lightning和HOF应该还需要等待一段时间。

微星的RTX2080TI暗黑龙爵，并没有像上一代采用和自家Gaming系列相同的PCB，而是直接采用的公版，我们可以发现三风扇的散热器比PCB要长一截。

而微星的Gaming X Trio则是完全的非公设计，也高大魁梧得多。

其采用越肩PCB，8Pinx2+6Pinx1的供电，NVLink接口和公版是相同水平高度，如果需要2张SLI，需要将外部的装饰挡板拆除。

这是微星的Gaming X Trio的PCB（图片来自Techpowerup），显存左边的布局基本和公版一样，而右边供电部分就有所加强，但从PCB的布局看，这个供电规模即使通常高度也布置的下，似乎有点为了越肩而越肩的感觉。

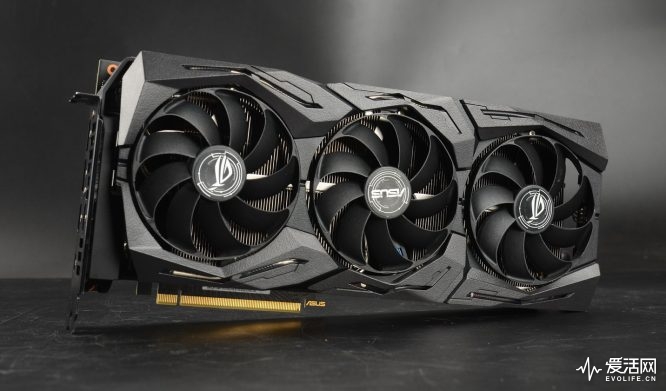

玩家国度的ROG STRIX RTX 2080 TI GAMING OC还是采用和之前相同的ID设计，但在细节上也有不少的改变。

风扇的扇叶重新做了设计，扇叶外缘加了边框，这个设计和温柔台风的GT3000设计差不多,外框可以使得风量更为集中，同时在高转速的情况下也可以减少扇叶的摆动，降低噪音。

STRIX在顶部有一个小的BIOS切换开关，两个BIOS在风扇策略有所差别，一个偏向静音，而另外一个偏向效能，但噪音相对较大，此外双BIOS也可以在刷挂的时候应急。

RTX显卡增加了VirtualLink接口，其在物理上和USB Type-C一样，但其本质是DP 1.4,可以32.4Gbps带宽，可以传输4K 120Hz 8bit画面和额外的10Gbps USB 3.1 Gen 2数据，此外相比标准的DP增加了额外的30W供电能力，这样用其接驳VR的时候就不需要单独接HDMI数据/供电和音频，现在一根线缆就可以搞定。VirtualLink联盟是由Nvidia、AMD、Valve及Oculus主导，HTC并未参与，目前也没支持VirtualLink的VR设备上市销售，因此实际还是有点遥远。因此接口方面STRIX还是将公版的3DP+1 HDMI改成了2 DP+2HDMI。这样的设置用户可以同时接驳一部VR和一部HDMI显示器，这样的适用性更好。

STRIX RTX2080TI背板还是延续之前STRIX GTX1080TI的设计,在NVLink接口下方有个开关，可以不用AURA通过程序,而使用物理按键的方式关闭灯光，当然，在非裸机情况下我还是选择用AURA的软件控制。

STRIX RTX2080TI的PCB高度远高于公版，NVLink接口的高度不一样，因此两者不能相互SLI。

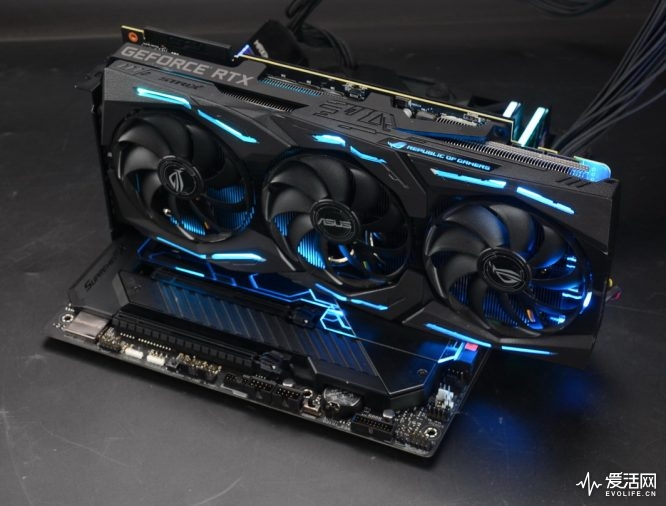

ROG STRIX RTX 2080 TI GAMING OC灯光部分采用和STRIX GTX1080TI相同设计，依然是单色变化，相比主板的RGB多色流光溢彩效果还是略差。

不过ROG STRIX RTX 2080 TI GAMING OC在前端增加了一个红色4Pin 12V的AURA接口。

可以将支持AURA的外设接驳在显卡上来实现灯光同步，这对我个人就很有吸引力：我自己 使用的是不支持AURA的老型号X99，性能堪用，又不至于淘汰，现在我就可以基于STRIX RTX2080TI来构建AURA的灯光系统，而不用更换整套平台。

接下来是TEARDOWN部分，在开始之前我们先来看看之前1070TI和STRIX GTX1080的散热器，早期STRIX GTX1080是采用的热管直触，但GP104核心过小，旁边两个热管基本没有接触，导致散热并没有充分发挥效能，但这个问题在STRIX 1080TI/1070TI时候得以改进，改成了整体。

新一代散热器ID虽然还是延续之前的设计，六热管，但在散热规模上更大，表面积相比上一代要大20%，整体感觉要更为厚实，也因此需要占用2.7个槽位。

ROG STRIX RTX 2080 TI GAMING OC核心接触部分相比之前的1080TI改成镜面工艺，表面更平滑，和Die的接触面更为紧密。

散热器规模更大，重量也更重，为了分单散热器重量ROG STRIX RTX 2080 TI GAMING OC还增加了和后挡板连接的金属中框，大大加强了整体的结构，此外还可以起到给显存散热的作用。

拆掉中框就可以看见PCB的全貌。ROG显卡都采用全自动机器插件，在品质上更为可靠，可以避免人工操作可能产生的错误和误差，另外GPU核心四周有点胶固定，这样可以进一步减少由PCB变形导致的脱焊情况发生。

背后我们可以清楚的看见PCIE到核心的走线方向。

754mm2的巨大TU102，是历史上最大的消费级电子芯片。芯片的具体型号是TU102-300A-K1-A1，传说后面还有不带A的TU102-300-K1-A1，会缩减频率和超频性能。

11颗镁光的GDDR6组成的352bit显存系统，编号为D9WCW，运行在1750MHz频率，等效14000MHz，显存由NVIDIA打包给AIB，所有卡都一样，体质好的可以到1.6GHz,但这个如果不特挑的话就是RPWT。

ROG STRIX RTX 2080 TI GAMING OC供电为16的超合金供电，而Founder Edition供电为13相，更高的供电规模还是可以带来更好的超频空间和更低的供电温度。

内存供电和NVLink桥部分。

这部分大部分电路是自有的风扇和灯光控制电路， ITE 8915FN是风扇控制芯片，右边红色的就是前面提及的4Pin 12V AURA接口，上面有2个风扇控制接口是空焊，但在RTX2080上是全的，有点奇怪。

背板部分败家之眼的均光板，继续维持之前STRIX GTX1080TI GAMING的设计。
